Aluminiumslegeringstråd: Veiledning for karakterer, egenskaper, bruksområder og innkjøp

Hva er Aluminiumslegeringstråd og hvordan skiller den seg fra ren aluminiumtråd?

Aluminiumslegeringstråd er et ledermateriale produsert ved å tilsette kontrollerte mengder legeringselementer - oftest magnesium, silisium, jern, kobber eller sjeldne jordartsmetaller - til en basisaluminiummatrise. Resultatet er en tråd som beholder aluminiums iboende lave tetthet og korrosjonsmotstand samtidig som den gir vesentlig forbedret strekkfasthet, konduktivitetsstabilitet og utmattingsytelse.

Ren aluminiumtråd (1xxx-serien, 99 % Al) har en ultimat strekkfasthet på ca. 60–80 MPa , noe som gjør den uegnet for belastningsbærende eller høyvibrasjonsapplikasjoner. Vanlige trådkvaliteter av aluminiumslegering som brukes i elektriske og strukturelle tjenester inkluderer:

• 1350-H19 — elektrisk kvalitet, nesten ren Al, brukt i overliggende strømledere (ACSR, AAAC)
• 6101 / 6201 - Al-Mg-Si-legering, varmebehandles, strekkstyrke 295–330 MPa, mye brukt i AAAC- og ACAR-ledere
• 5056 / 5154 — Al-Mg-legering, utmerket korrosjonsbestandighet, vanlig i ledningsnett til marine og biler
• 8000-serien (8030, 8176) — Al-Fe-Cu-legering, godkjent av NEC for byggetråd som kobbererstatning

Nøkkelforskjellen ligger i mikrostrukturen: legeringselementer introduserer nedbørsherdende faser eller fastløsningsforsterkning som rent aluminium mangler, noe som gjør det mulig for ingeniører å justere styrke, krypemotstand og elektrisk ledningsevne for spesifikke designkrav.

Mekaniske og elektriske egenskaper: Hva kjøpere trenger å vite

Å velge riktig trådkvalitet av aluminiumslegering krever balansering av to egenskaper som ofte avveier hverandre: elektrisk ledningsevne (målt som en prosentandel av IACS — International Annealed Copper Standard) og strekkstyrke. Tabellen nedenfor sammenligner de mest kommersielt relevante karakterene:

Utover ledningsevne og styrke, bestemmer tre tilleggsegenskaper langsiktig serviceytelse:

• Krypemotstand — Ved vedvarende strekkbelastning kan aluminiumtråd forlenges over tid (krype), noe som forårsaker ledernedbøyning i luftledninger. Legeringer med Fe- og Si-tilsetninger (8030, 6201) viser betydelig lavere krypehastigheter enn rent aluminium.
• Tretthetsmotstand — Vibrasjonsindusert utmattingssprekker er en stor sviktmodus i overliggende ledere. 6201 og sjeldne jordarters dopede legeringer viser utmattelsesgrenser 30–50 % høyere enn 1350-H19 ved tilsvarende diametre.
• Korrosjonsbestandighet — Den naturlige alumina-filmen (Al₂O₃) på alle aluminiumslegeringer gir god atmosfærisk beskyttelse. Mg-holdige legeringer (5xxx-serien) fungerer best i saltspray- og kystmiljøer.

Hovedapplikasjoner på tvers av bransjer

Aluminiumslegeringstråd brukes på tvers av et bredere spekter av sluttmarkeder enn de fleste kjøpere forventer. Hver applikasjon stiller et distinkt sett med krav til ledningens egenskaper.

Kraftoverføring og distribusjon

Det største enkeltmarkedet for tråd av aluminiumslegering er overliggende strømledere. All-Aluminium Alloy Conductors (AAAC) bruker utelukkende 6201-trådet tråd, og tilbyr et overlegent styrke-til-vekt-forhold kontra ACSR (stålforsterket aluminium) på spenn opptil 500 m. Globale oppgraderinger av overføringsinfrastruktur, spesielt i Asia og Midtøsten, driver etterspørselen etter høystyrke 6201-ledninger med diametre fra 2,0 mm til 4,5 mm.

Bygg- og anleggsledninger

Etter flere tiår med bekymringer om tilkoblingsfeil med eldre ledninger av rent aluminium, ble 8000-seriens legeringstråd (8030, 8176) utviklet for å eliminere disse problemene. NEC artikkel 310 og UL 83 liste nå eksplisitt 8000-seriens legering som godkjent ledermateriale for grenkretser i bolig- og næringsbygg. Konduktiviteten samsvarer med 1350-klasse aluminium, mens dens forbedrede duktilitet og krypemotstand ved terminaler gjør den til en kostnadseffektiv erstatning for kobber, som koster omtrent 3–4× mer per kilo .

Ledningsnett til biler og elbiler

Vektreduksjon er en topp prioritet for bilprodusenter. Å erstatte kobber med aluminiumslegeringstråd i karosseriseler og batteriforbindelser kan redusere selevekten ved å 40–48 % . Utfordringen er å oppnå tilstrekkelig fleksibilitet ved små målere (0,35–0,5 mm²), som er grunnen til at Al-Fe-Cu og Al-Mg-Si mikrolegeringer med spesialiserte trekke- og glødeprosesser brukes i stedet for standardkvaliteter. Tesla, Toyota og flere europeiske OEM-er har flyttet høystrøms batterikabler til ledninger av aluminiumslegering på tvers av EV-serien.

Sveising og additiv produksjon

ER4043 og ER5356 sveisetråd av aluminiumslegering er de to mest spesifiserte fyllmaterialene for MIG/TIG-sveising av aluminiumskonstruksjoner. ER4043 (Al-Si) gir lavere sprekkfølsomhet og en jevnere perleprofil; ER5356 (Al-Mg) gir høyere strekkfasthet i sveisesonen ( ~260 MPa vs. ~190 MPa for ER4043) og er det foretrukne valget for marine og strukturelle sveiser. De samme legeringsfamiliene brukes nå som råmaterialtråd i wire-arc additive manufacturing (WAAM) for store romfarts- og verktøykomponenter.

Produksjonsprosess: Fra stang til sluttråd

Å forstå hvordan aluminiumslegeringstråd produseres hjelper kjøpere med å evaluere kvalitetskrav og spesifisere de riktige produktparametrene.

1. Legering og støping — Aluminiumsblokker smeltes i induksjons- eller gassfyrte ovner. Legeringselementer tilsettes i nøyaktige forhold, avgasses med nitrogen- eller argonfluks for å fjerne hydrogenporøsitet, og støpes inn i stang via kontinuerlig støping (Properzi- eller Conform-prosess) til diametre på 9–20 mm.
2. Varmrulling — Støpt stang blir umiddelbart varmvalset ved 400–500 °C gjennom en serie rullepassasjer for å foredle kornstrukturen og oppnå målstangdiameteren (vanligvis 9,5 mm for trådtrekkende råmateriale).
3. Trådtegning — Stangen trekkes gjennom wolframkarbid- eller diamantdyser i flere omganger, og reduserer diameteren gradvis. Mellomgløding ved 300–380 °C påføres etter behov for å gjenopprette duktiliteten mellom trekketrinnene.
4. Varmebehandling (temperering) — For varmebehandlebare legeringer (6xxx, 2xxx), utvikler oppløsningsvarmebehandling etterfulgt av kunstig aldring (T6, T81) den nedbørsherdede mikrostrukturen som gir tråden dens endelige mekaniske egenskaper.

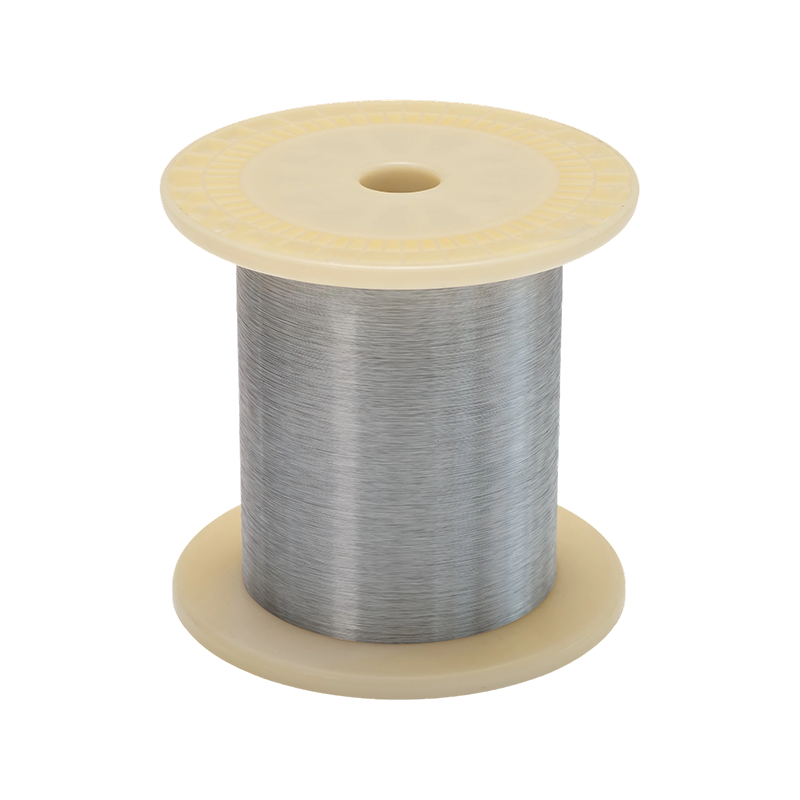

5. Overflatebehandling og spoling — Tråden kan få et lett oljebelegg for korrosjonsbeskyttelse eller en tinn/sinkbelegg for kompatibilitet med koblinger, deretter viklet på spoler eller spoler til kundespesifisert vekt.

Viktige kvalitetskontrollpunkter inkluderer kjemisk sammensetning (OES-spektrometri), strekktesting i henhold til ASTM B557, resistivitetsmåling i henhold til ASTM B193, og overflateinspeksjon for dysemerker eller sømmer som skaper utmattelsesinitieringssteder.

Hvordan få tak i aluminiumslegeringstråd: standarder, spesifikasjoner og leverandørevaluering

Innkjøpsteam som anskaffer aluminiumslegeringstråd for første gang – eller bytter leverandør – bør referere til følgende standarder for å forankre deres tekniske spesifikasjoner:

• ASTM B396 / B397 — Konsentrisk liggende leder 6201-T81 legering
• ASTM B800 / B801 — 8000-serien legeringstråd for bygningsapplikasjoner
• IEC 62004 — Termisk motstandsdyktig aluminiumslegeringstråd for overliggende ledere
• AWS A5.10 — Sveiseelektroder og stenger av blankt aluminium og aluminiumslegering
• GB/T 23308 — Kinesisk nasjonal standard for tråd av aluminiumslegering som brukes i overliggende ledere (relevant for forsyningskjeden i Asia-Stillehavet)

Ved vurdering av leverandører, forespørsel fabrikktestsertifikater (MTC) som inkluderer varme-/partinummer, kjemisk sammensetning, strekk- og forlengelsestestresultater og resistivitetsdata. Anerkjente produsenter vil referere til tredjeparts laboratorieakkreditering (ISO/IEC 17025) for intern testing. For høyvolum eller kritiske applikasjoner, vurder å kreve bevitnet fabrikkaksepttesting (FAT) eller tredjepartsinspeksjon ved fabrikken før forsendelse.

Ledetider for standardkarakterer (1350, 8030, 6201) varierer vanligvis fra 4–8 uker fra fabrikk for bestillinger over 5 MT. Egendefinerte legeringssammensetninger, ikke-standard diametre eller spesialiteter kan kreve 10–16 uker og minimumsbestillingsmengder på 2–5 MT per størrelse.
