Aluminiumslegeringstråd: kvaliteter, egenskaper og industrielle bruksområder

Hva setter Aluminiumslegeringstråd Bortsett fra Pure Aluminium Wire

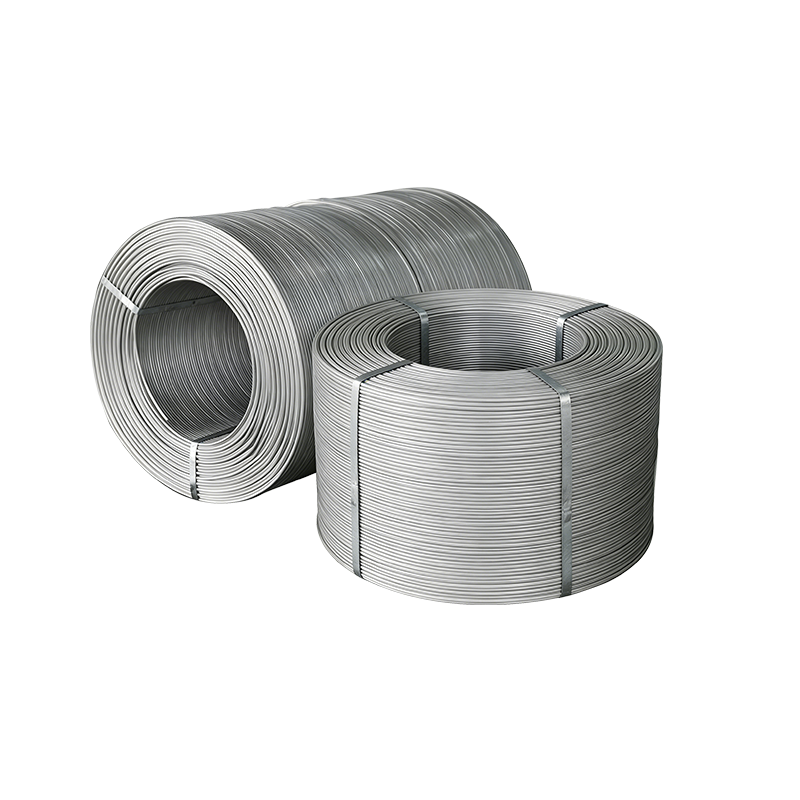

Tråd av aluminiumslegering produseres ved å tilsette kontrollerte mengder legeringselementer - oftest magnesium, silisium, kobber, sink eller mangan - til en ren aluminiumbase. Resultatet er en ledning med betydelig forbedret mekanisk ytelse sammenlignet med kommersielt rent aluminium (1xxx-serien), samtidig som den beholder kjernefordelene med lav tetthet, korrosjonsmotstand og elektrisk ledningsevne som gjør aluminium attraktivt på tvers av industrielle applikasjoner.

Ren aluminiumtråd (99,5–99,7 % Al) har en strekkstyrke på omtrent 60–100 MPa i glødet tilstand – tilstrekkelig for noen elektriske lederapplikasjoner, men utilstrekkelig for strukturell, fjær- eller mekanisk bruk med høy belastning. Legering øker strekkfastheten til hvor som helst fra 150 MPa til over 500 MPa avhengig av legeringsserie og temperament, uten proporsjonal vektøkning. Denne styrke-til-vekt-fordelen er hovedårsaken til at aluminiumslegeringstråd har fortrengt stål- og kobbertråd i et bredt spekter av transmisjons-, romfarts- og produksjonsapplikasjoner.

Avveiningen er at legering reduserer elektrisk ledningsevne. Rent aluminium har en ledningsevne på ca. 61 % IACS (International Annealed Copper Standard). De fleste strukturelle legeringstråder faller i 30–55 % IACS-området. For applikasjoner der både ledningsevne og mekanisk styrke kreves – overhead kraftoverføring er det mest fremtredende eksemplet – må valg av legeringer og trådkonstruksjon balanseres nøye.

Major Alloy Serie og deres egenskaper

Aluminiumslegeringer er klassifisert i serier basert på deres primære legeringselement. Hver serie har en distinkt egenskapsprofil som bestemmer dens egnethet for trådtrekking og sluttbruksytelse.

Blant disse er 6201 legering (6xxx-serien) og 8030/8176 legeringer (8xxx-serien) er de mest spesifiserte for bruk av elektriske ledninger, mens ledninger i 5xxx- og 7xxx-serien dominerer strukturelle, romfarts- og mekaniske sluttbruk der ledningsevnen er sekundær til styrke og utmattelsesmotstand.

Applikasjoner for elektriske ledere

Tråd av aluminiumslegering danner grunnlaget for flere standardiserte luftlederkonstruksjoner som brukes i kraftoverførings- og distribusjonsinfrastruktur over hele verden.

AAAC (All Aluminium Alloy Conductor)

AAAC er konstruert utelukkende av 6201-T81 aluminiumslegeringstråder. Sammenlignet med ACSR (Aluminium Conductor Steel Reinforced), tilbyr AAAC bedre korrosjonsbestandighet – spesielt i kyst- og industrimiljøer der stålkjernen i ACSR er sårbar – og et gunstigere styrke-til-vektforhold for luftledninger med lang spennvidde. Konduktiviteten er typisk 52,5 % IACS, og strekkstyrken til den ferdige lederen varierer fra 295 til 325 MPa avhengig av trådingskonfigurasjon.

ACAR (Aluminium Conductor Alloy Forsterket)

ACAR kombinerer 1350-seriens rene aluminiumstråder for ledningsevne med en sentral kjerne av 6201 legeringstråder for mekanisk styrke. Forholdet mellom legering og rene aluminiumstråder justeres for å møte spesifikke krav til kraft og hengespenning for en gitt linjedesign. Denne konstruksjonen tilbyr mer designfleksibilitet enn enten ACSR eller AAAC for distribusjonsnettverksapplikasjoner.

Byggetråd: 8000-seriens legeringer

Etter feil med tidlig generasjons bygningstråd av ren aluminium på 1960- og 1970-tallet – hovedsakelig forårsaket av kryp ved koblingspunkter under syklisk termisk belastning – ble 8030- og 8176-legeringene utviklet spesielt for å løse disse problemene. Disse legeringene har forbedret krypemotstand, bedre forlengelse og mer stabil tilkoblingsytelse sammenlignet med 1350 aluminium. De er nå oppført under NEC artikkel 310 og ASTM B800/B801 som akseptable for grenkretskabler i bolig- og kommersielle konstruksjoner når de brukes med AA-klassifiserte kontakter og enheter.

Mekaniske og strukturelle ledningsapplikasjoner

Utover elektriske ledere, tjener aluminiumslegeringstråd et bredt spekter av bærende og funksjonelle mekaniske roller der kombinasjonen av lav tetthet, korrosjonsmotstand og formbarhet gir fordeler fremfor stål.

• Ståltau og kabel: 5xxx- og 7xxx-legeringstråder trekkes og strandes i taukonstruksjoner for marin rigging, arkitektoniske strekkstrukturer og opphengssystemer. Aluminiumstau veier omtrent en tredjedel så mye som tilsvarende ståltau, en kritisk fordel i vektfølsomme bruksområder som rigging av seilbåter og lette løftesystemer.
• Fjærtråd: 7075 og 7178 legeringstråder brukes i romfarts- og presisjonsinstrumentfjærapplikasjoner der fjæren må fungere i et korrosivt miljø som vil bryte ned stål. Elastikkmodulen til aluminium (omtrent 69 GPa) er omtrent en tredjedel av stål, så aluminiumsfjærer må utformes for større avbøyning for å oppnå tilsvarende kraftutgang.
• Sveisetråd: 4xxx-serien (silisiumholdig) og 5xxx-seriens aluminiumlegeringstråder er de primære fyllmaterialene for MIG- og TIG-sveising av aluminiumskonstruksjoner. Valg av legering for sveisetråd må tilpasses til grunnmetallsammensetningen for å unngå varmesprekker og oppnå tilstrekkelig skjøtestyrke.
• Armering og skjerming: Tråd av aluminiumslegering påføres som spiralformet rustning over strømkabler og kommunikasjonskabler for å gi mekanisk beskyttelse og, i noen konstruksjoner, elektromagnetisk skjerming. De ikke-magnetiske egenskapene til aluminium er spesielt verdifulle i AC-kabelarmering, der stålpanser vil indusere induserte tap.
• Mesh og vevde produkter: Finmetalltråd er vevd inn i filtreringsnett, arkitektoniske nettingfasader og insektskjerming. Legeringer i 5xxx-serien foretrekkes for utendørs nettingapplikasjoner på grunn av deres motstand mot gropkorrosjon uten overflatebehandling.

Trådtegningsprosess og tempereringsbetegnelser

Tråd av aluminiumslegering produseres ved varmvalsing av støpt stang til en mellomdiameter, og deretter kaldtrekking gjennom gradvis mindre dyser for å nå den endelige tråden. Hvert tegningspass herder materialet, øker strekkfastheten og reduserer duktiliteten. De endelige mekaniske egenskapene avhenger av både legeringssammensetningen og temperamentet oppnådd gjennom kombinasjonen av kaldt arbeid og eventuell påfølgende varmebehandling.

Tempereringsbetegnelser følger Aluminum Association-systemet:

• -O (glødet): Fullt myknet ved varmebehandling etter tegning. Maksimal duktilitet, minimum styrke. Brukes der formbarhet og bøyelevetid er prioritert fremfor strekkbelastningskapasitet.
• -H1x (Strekkherdet): Styrke økt ved kaldarbeid alene, ingen etterfølgende termisk behandling. Det andre sifferet angir herdegrad: H11 (lys) til og med H18 (full hard). Brukes til legeringer som ikke kan varmebehandles som 1xxx- og 5xxx-serien.
• -T6 (løsning varmebehandlet og kunstig eldet): Påføres varmebehandlebare legeringer (6xxx, 7xxx). Oppnår nesten maksimal styrke for legeringen gjennom nedbørsherding. 6201-T81 — standard temperament for AAAC-ledertråd — er løsningsvarmebehandlet, lett kaldbearbeidet og deretter kunstig eldet.
• -T9 (løsning varmebehandlet, kunstig aldret, deretter kaldbearbeidet): Brukes når maksimal styrke er nødvendig og en viss reduksjon i duktilitet er akseptabel. Mindre vanlig i wire enn T6/T8-varianter.

Ved anskaffelse, spesifiser alltid både legeringsbetegnelse og temperament. To ledninger med samme legeringsnummer, men forskjellige temperamenter kan ha strekkfasthetsverdier som avviker med 50 % eller mer , og spesifisering av bare legeringsnummeret uten temperering etterlater den mekaniske ytelsen udefinert.

Nøkkelstandarder og sertifiseringer til referanse

Aluminiumslegeringstråd for både elektriske og mekaniske bruksområder er styrt av et sett med internasjonalt anerkjente standarder som definerer sammensetning, krav til mekaniske egenskaper, dimensjonstoleranser og testmetoder. Å referere til gjeldende standard når du spesifiserer eller kjøper wire sikrer at leverandørdata rapporteres på en konsistent og verifiserbar basis.

• ASTM B398 / B399: Dekker 6201 aluminiumslegeringstråd og AAAC-lederkonstruksjoner. Den mest refererte standarden for overliggende overføringsledertråder i nordamerikanske markeder.
• ASTM B800 / B801: Dekker ledertråd i 8000-serien av aluminiumslegering og flertrådet leder for byggetrådapplikasjoner.
• IEC 60104: Internasjonal standard for aluminium-magnesium-silisiumlegert tråd for luftledninger, stort sett tilsvarende ASTM B398 og brukt som referansestandard i europeiske, asiatiske og Midtøsten-markeder.
• EN 13602: Europeisk standard for trukket kobbertråd – referert her fordi den ofte brukes som en målestokk når man sammenligner ledningsevne og mekanisk ytelse av aluminiumslegering med kobber i diskusjoner om erstatning av bygningstråder.
• AWS A5.10: American Welding Society-spesifikasjon for sveisetråd og -stenger av blankt aluminium og aluminiumslegering, som dekker sammensetning av fyllstofflegering og krav til mekaniske egenskaper.

Når du kjøper aluminiumslegeringstråd for kritiske bruksområder, be om mølletestrapporter (MTR-er) som dokumenterer faktiske målte verdier for strekkfasthet, forlengelse og konduktivitet (hvis aktuelt) mot spesifisert standard – ikke bare en erklæring om samsvar.
